首页 >> 应用领域 >> 高合金腐蚀 MD 研究
您所在的位置：
高合金腐蚀 MD 研究
使用 Platform、LAMMPS
      Zr 合金是目前核反应堆中主要燃料包覆材料。其中水侧腐蚀是合金分解过程中的主要腐蚀过程。本工作采用温度加速动力学和 MD 方法研究了 Zr 缺陷在 ZrO2 四面体间隙位置中的迁移行为。结果表明间隙 Zr 在 ZrO2 四面体间隙位置具有各向异性扩散性，并适合 [001] 或 C 方向迁移。压应力显著提高了间隙 Zr 原子的迁移能垒。间隙 Zr 原子在晶界中的迁移速度明显低于其在块体氧化物中的迁移速度。


图：Zr 间隙原子和空位在四面体ZrO2 中迁移对比

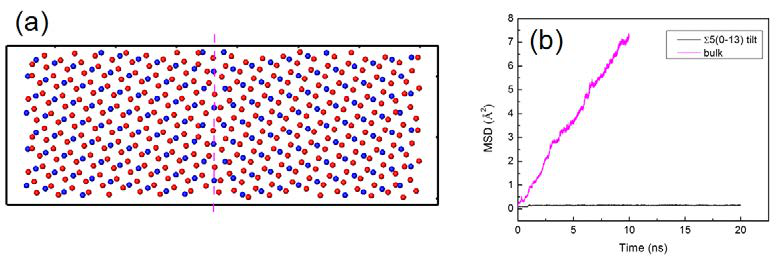

图：Zr 间隙原子在四面体 ZrO2 的晶界和块体中扩散对比


图：Zr 间隙原子迁移能量变化，不同颜色表示不同压应力

From: STRUCTURAL MATERIALS FOR INNOVATIVE NUCLEAR SYSTEMS (SMINS-3), © OECD 2015

MAPS软件
